TAG-8000數字無線高壓核相儀
- 說明書下載：???
- 型號：???TAG-8000
數字無線高壓核相儀產品簡介

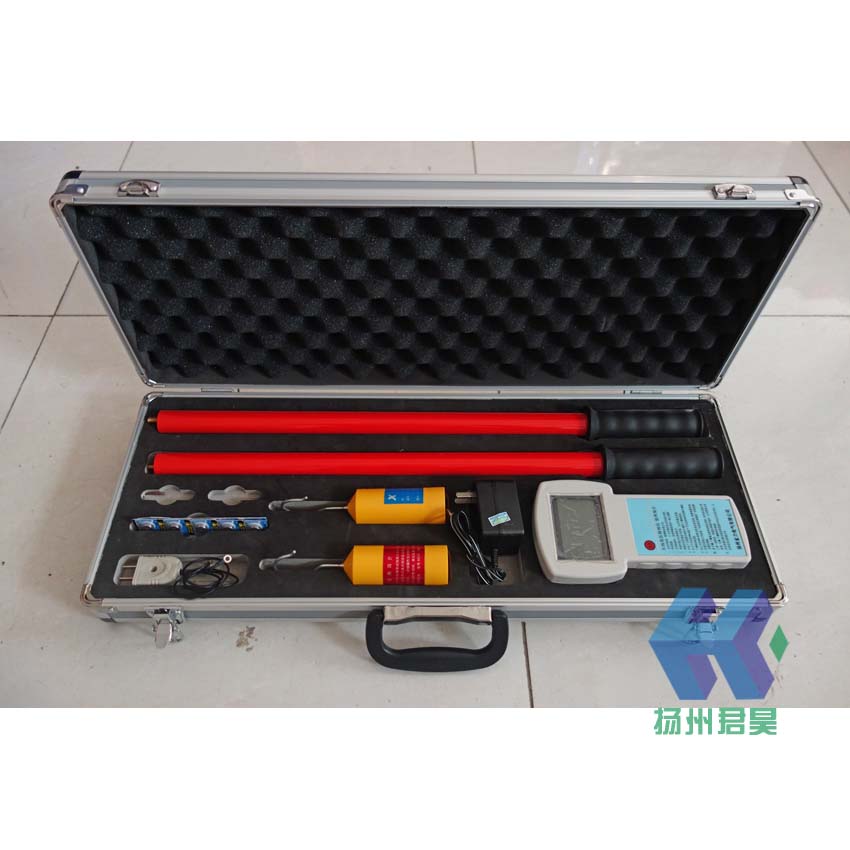

TAG-8000數字無線高壓核相儀使高壓數顯核相這項危險性較大的而又必不可少的工作安全可靠，指針顯示一目了然，重量只有用互感器的1/10—1/20，攜帶方便。實在是高壓電工不可缺少的工具。
—————————————————————————————————————————————————————
數字無線高壓核相儀產品別稱
核相器、核相儀、核相裝置、無線核相器、高壓核相器、高壓核相儀、語音核相器、語音核相儀、無線核相器、無線核相儀、數字核相器、數字核相儀、定相器、高壓定相器。
—————————————————————————————————————————————————————
無線高壓核相儀技術指標
①準確度：同相誤差≤15，不同相誤差≤15
②采樣速率 3 次 / 秒
③X和Y采集器電源電壓為7.5V 1.5V
④X和Y采集器工作電流≤4mA
⑤主機和 X、Y采集器的視距傳輸距離為X、Y≥100m
⑥工作環境：-35┉ +50 濕度：≤95%RH
⑦儲存環境：-40┉ +55 濕度：≤95%RH
⑧本產品主機所測電壓等級為 0.38KV┉500KV
—————————————————————————————————————————————————————
無線高壓核相儀設備清單
①鋁合金包裝箱一個
②主機一臺
③校驗插頭線
④電源充電器一只
⑤絕緣桿兩根
⑥X，Y采集器各一只
⑦1.5V電池10節
⑧說明書一本
⑨保修卡一份
⑩合格證一份
無線高壓核相儀技術特性
1、屏幕顯示內容：無線高壓核相儀，不同相、同相、頻率、X、Y、、、 。
2、電源：主機采用可充電電源，X 和 Y 采集器 5 節 AG13 電池。
3、自動關機：開機后8分鐘左右主機自動關機
4、接觸被測強電場時，儀器會自動報警。
無線高壓核相儀安全事項
1、現場測試時，操作人員應按電力部門高壓測試安全距離標準進行操作。
2、所測試絕緣桿電壓等級為 ≤ 220KV 。
無線高壓核相儀現場核相說明：
① 先將 X和Y采集器分別掛到同一高壓線路上，主機顯示屏應顯示X、Y同相。
②在高壓線核相時應分別將X和Y采集器按以下方法排列進行核相：AA′同相000左右，AB′不同相
120左右，BB′ 同相000左右， BC′不同相120左右，CC′同相000左右。
③如果要得到精確數值，應將其中一采集器放到高壓線一采集點上不動，再將另一采集器圍繞高壓線另一采集點前后左右移動，以找出最精確的相位角度。
④在核相時，如 AA′、AB′、BB′.
BC′、CC′的測試數據均為顯示不同相，這是由于所測的兩組供電線路接線組別不同，可能會出現30或60的相位差。下面介紹出現這種情況時的測量標準（以30相位差為例）：測試方法與①和②相同，所測結果以應為：AA
' 不同相30、AB'不同相120,BB'不同相30, BC'不同相120、CC ' 不同相30(注：120和240只表示正相序或逆相序)
⑤ 在測量≥10KV時，X和Y可直接同時放在導線或絕緣皮上進行核相
⑥在≥66KV核相時，X和Y采集器可以采取接觸或非接觸方法核相。（如測量110KV和220KV時，將X和Y采集頭放在高壓電線下方300mm至1000mm處。測量500KV時，將X和Y采集頭放在高壓電線下方1000mm-2000mm處，測量左右允許偏差300mm）
⑦測相序:假設某條線為A相，將X放在A相上，Y放在另一相上，如顯示120則說明是順相序，該相應為“B”，如顯示240則是逆相序，該相應為“C”。
⑧
驗電:將其中一個采集器掛在高壓電線上，如主機屏幕顯示相應采集器的符號，則說明該高壓線有電。相反，如主機屏幕不顯示該采集器的符號，則說明該高壓線無電。
無線高壓核相儀維護保養
1、本產品是一臺精密儀表不要隨意打開。
2、在長時間不使用，應取出采集器電池。
3、每年至少更換一次電池。
4、本產品應存放在避免潮濕、高溫、多塵的環境中。
5、絕緣桿首次使用前應做耐壓實驗。
6、絕緣桿每年進行一次耐壓試驗。
注：絕緣桿第一節上端有內置天線350mm長，不能進行耐壓試驗，內置天線與桿壁外絕緣耐壓為15KV。
